VisiLED Ringlichter

Beschreibung

Das Schott VisiLED Beleuchtungssystem beinhaltet u. a. verschiedene Ringlichter für Hellfeld, Dunkelfeld und UV. Alle Ringlichter verfügen über ein robustes Metallgehäuse. Zum Betrieb wird ein Controller benötigt. Die Ringlichter sind in feinen Abstufungen dimmbar, sehr lichtstark und wartungsfrei mit einer Lebensdauer von 50.000 h.

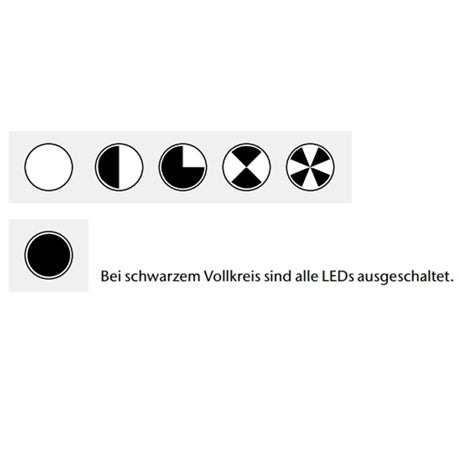

Die VisiLED Ringlichter bieten die Möglichkeit der Segmentierung. Für die homogene Beleuchtung der Proben werden im Vollkreis-Modus alle LEDs eingeschaltet. Optional können ein Halbkreis, ein Viertelkreis oder zwei Viertelkreise gegenüber sowie 4 Achtelkreise eingeschaltet und über der Probe gedreht werden.

Bei der Auswahl eines passenden Hellfeld-Ringlichts ist entsprechend dem Arbeitsabstand des Objektivs, an dem das Ringlicht montiert werden soll, auch der Arbeitsabstand des Ringlichts zu beachten.

Art. Nr. 25400255         LED Ringlicht für intensives Hellfeld "S 80-55" Øi = 66 mm, Arbeitsabstand 50-135 mm

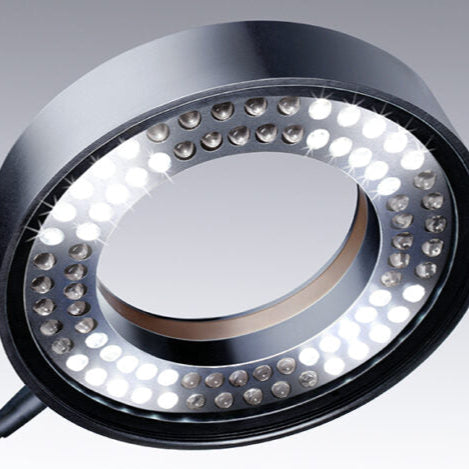

Art. Nr. 25400225         LED Ringlicht für intensives Hellfeld "S 80-25" Øi = 66 mm, Arbeitsabstand 25-55 mm

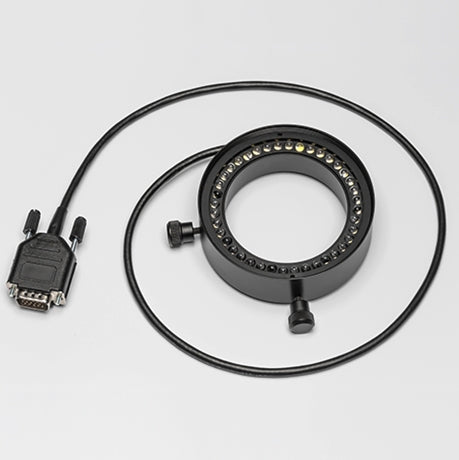

Art. Nr. 25400266         LED Ringlicht für intensives Hellfeld "S 80-65N-2" Øi = 81 mm, Arbeitsabstand 35-100 mm (für Nikon)

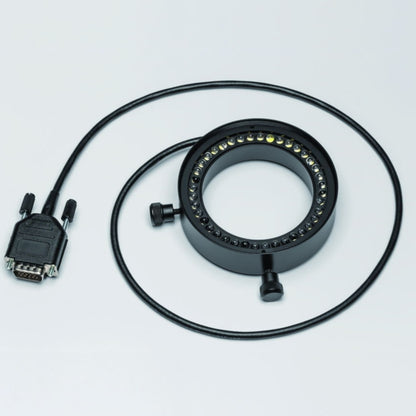

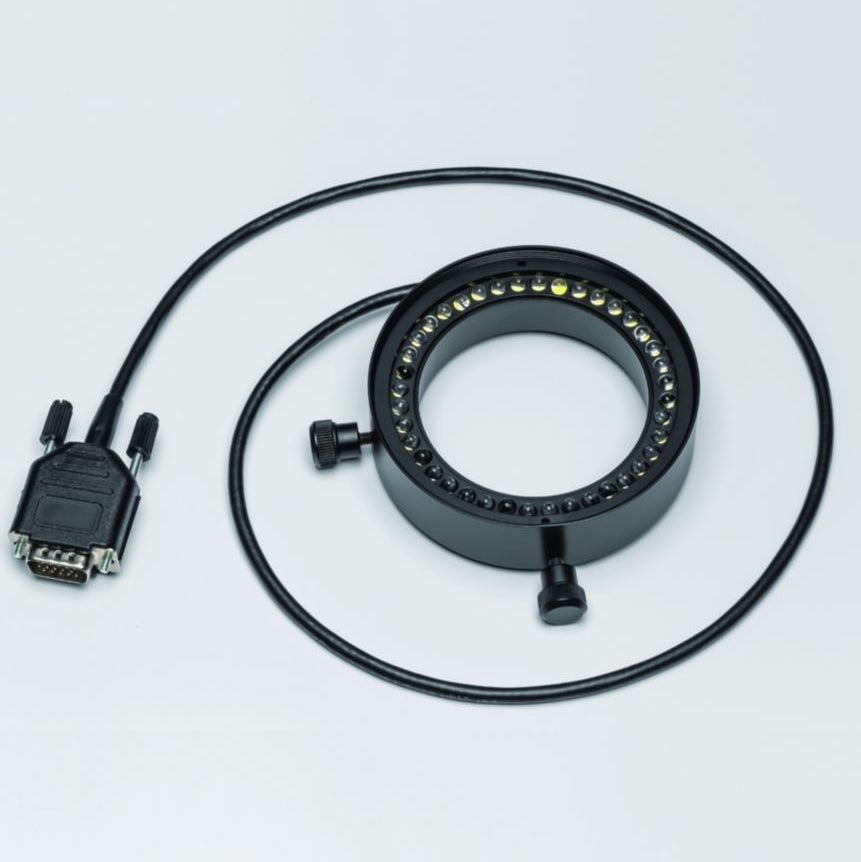

Art. Nr. 25400110         LED Ringlicht für intensives Hellfeld "S 40-75" Øi = 66 mm, Arbeitsabstand 55 - 145 mm

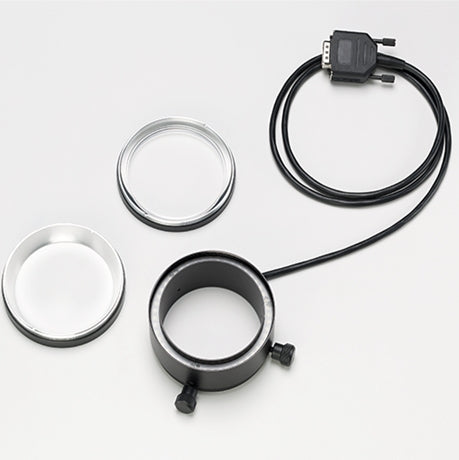

Art. Nr. 25400150         LED Slim Ring Light, Øi= 66 mm, einstellbar für verschiedene Arbeitsabstände und für Dunkelfeld; Arbeitsabstand Ring A 20-40 mm / Ring B 40 - 90 mm; inkl. Fokus-Ringe A und B; für Dunkelfeld wird Dunkelfeld-Optikring C benötigt

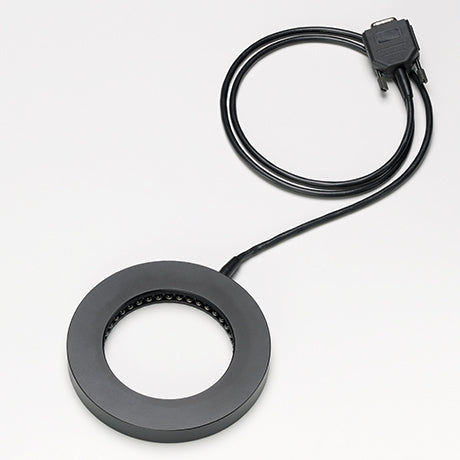

Art. Nr. 25400300         LED Ringlicht für intensives Dunkelfeld "S 40-10 D" Arbeitsabstand 5-15 mm; Zusätzlich erforderlich: Dunkelfeld-Adapter

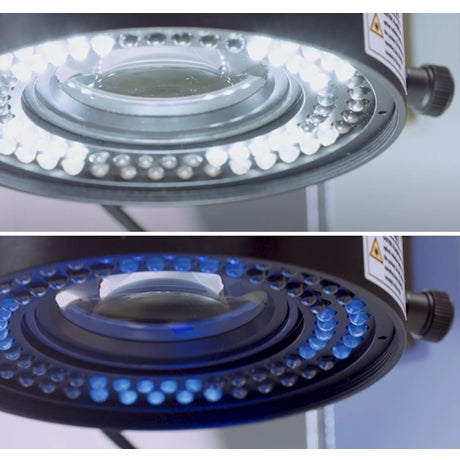

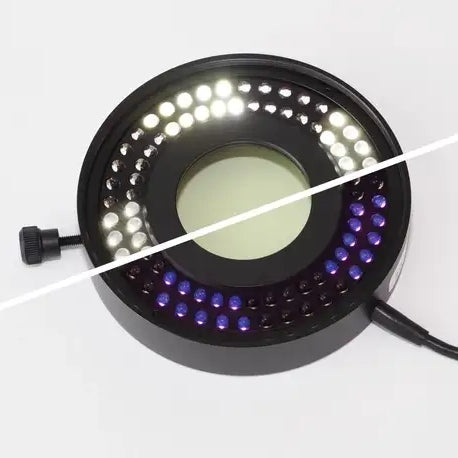

Art. Nr. 25400200         LED Ringlicht für UV und Hellfeld "S 80-55 UV" Øi = 66 mm, Arbeitsabstand 50-135 mm; nur in Verbindung mit MC1100; 4x UV-Segmente und 4x Weißlicht-Segmente; elektronisches Umschalten zwischen Hellfeld und UV; inkl. UV Schutzfilter

Technische Daten

• Lampentyp: High Power LEDs
• Lampenlebensdauer: 50.000 h
• Farbtemperatur: ca. 5.600 K
• Beleuchtungsstärke max.:

LED Ringlicht für intensives Hellfeld "S 80-55" (Art. Nr. 25400255): 200.000 lx bei Arbeitsabstand 75 mm

LED Ringlicht für intensives Hellfeld "S 80-25" (Art. Nr. 25400225): 360.000 lx bei Arbeitsabstand 30 mm

LED Ringlicht für intensives Hellfeld "S 80-65N-2" (Art. Nr. 25400266): 130.000 lx bei Arbeitsabstand 55 mm

LED Ringlicht für intensives Hellfeld "S 40-75" (Art. Nr. 25400110): 110.000 lx bei Arbeitsabstand 85 mm

LED Slim Ring Light (Art. Nr. 25400150): 65.000 lx bei Arbeitsabstand 50 mm; 45.000 lx bei Arbeitsabstand 25 mm

LED Ringlicht für intensives Dunkelfeld "S 40-10 D" (Art. Nr. 25400300): 130.000 lx bei Arbeitsabstand 10 mm; zusätzlich erforderlich: Dunkelfeld-Adapter

LED Ringlicht für UV und Hellfeld "S 80-55 UV" (Art. Nr. 25400200): weißes Licht 100.000 lx bei Arbeitsabstand 75 mm; UV Licht 160 W/m

Lieferumfang

1x VisiLED Ringlicht nach Auswahl

Zusätzlich erforderlich: Controller

Downloads

Produktbroschüre VisiLED Ringlichter

Datenblatt VisiLED Ringlichter
