Linienlichter (Querschnittswandler)

Beschreibung

Mit einem Linienlicht (auch Querschnittswandler genannt) wird eine flache Probe von der Seite in einem flachen Winkel beleuchtet. Durch das seitliche Streiflicht und den daraus resultierenden Schlagschatteneffekt wird der Kontrast verstärkt, feinste Strukturen auf der Probenoberfläche werden sichtbar.

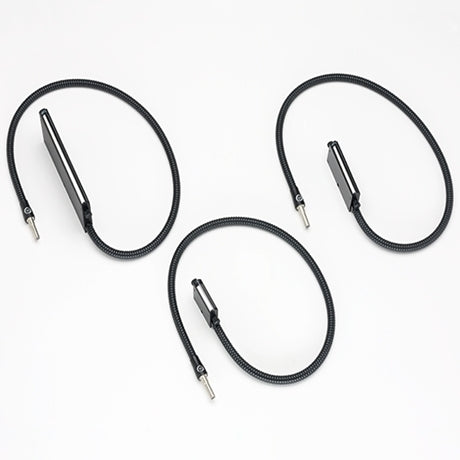

Durch zylindrische Linsen vor dem Lichtspalt kann der Beleuchtungswinkel verändert werden. Die Linienlichter können beispielsweise mit einem Gelenkarm an einem Mikroskopträger oder Gussfuß befestigt werden. Zur Beleuchtung unterschiedlicher großer Proben bietet der Hersteller Schott drei Linienlichter mit unterschiedlich langem Spalt an:

Art. Nr. 25160100 Linienlicht mit justierbarer Vorsatzoptik PURAVIS Linie 50 x 1,2 mm L = 1000 mm

Art. Nr. 25160110 Linienlicht mit justierbarer Vorsatzoptik PURAVIS Linie 100 x 0,6 mm L = 1000 mm

Art. Nr. 25160120 Linienlicht mit justierbarer Vorsatzoptik PURAVIS Linie 200 x 0,3 mm L = 1000 mm

Lieferumfang

1x Linienlicht nach Wahl

Zusätzlich benötigt wird:

      - wahlweise KL 1600 LED / KL 2500 LED / KL 1500 HAL

Downloads

Datenblatt Linienlicht KL Serie
